PA45/1x

Lamelă din aluminiu umplut cu spumă poliuretanică, fără CFC.
Greutate pe 1m²: 2,9 kg
Grosimea profilului: 9 mm
Numărul de lamele pe la 1m înălțime: 22 buc.
Suprafața maximă a produsului: 6,6 m²
Înălțimea profilului: 45 mm
Lățime maximă plasă de insecte: 2000 mm .
Kod produktu Culoarea Informații suplimentare RAL
PA45/101
argintiu 		Stocurile disponibile până la epuizare 40x6 buc. x m
PA45/102
alb 		Stocurile disponibile până la epuizare 40x6 buc. x m
PA45/103
gri 		Stocurile disponibile până la epuizare 7038 40x6 buc. x m
PA45/105
bej 		Stocurile disponibile până la epuizare 40x6 buc. x m
PA45/108CC
maro închis 		Stocurile disponibile până la epuizare 8019 40x6 buc. x m
PA45/109CC
maro 		Stocurile disponibile până la epuizare 40x6 buc. x m
PA45/115
alb crem 		Stocurile disponibile până la epuizare 9001 40x6 buc. x m
PA45/123CC
gri antracit 		Stocurile disponibile până la epuizare 7016 40x6 buc. x m
PA45/126
mahon 		Stocurile disponibile până la epuizare 40x6 buc. x m
PA45/128
nuc 		Stocurile disponibile până la epuizare 40x6 buc. x m
PA45/130
stejar auriu 		Stocurile disponibile până la epuizare 40x6 buc. x m
PA45/134
cuarț gri 		Stocurile disponibile până la epuizare 7039 40x6 buc. x m
PA45/152
winchester 		Stocurile disponibile până la epuizare 40x6 buc. x m
Culorile RAL se referă la culorile cele mai apropiate de culorile reale și nu se referă la produsele din PVC
Sistem pentru rulouri de exterior: SK, SKE, SKP, SKO, SKO-P, SP, SP-E, SKT OPOTERM, SKB STYROTERM, SDZ

Lățimea maximă a ruloului cu tot cu ghidaje [mm]
Ghidaje Clasele de rezistenţă la sarcină cu vânt conform EN 13659
Cod de catalog Grup 1 2 3 4 5 6
PP45 I ≤2600 ≤2500 ≤2300 ≤2000 ≤1600 ≤1500
PU 29, PUH 29, PP 53, PP 53/ODS, PP 53/ODS/20, PK 53, PK 53/120, PPMO 53, PPDO 53, PPD 79, PPD 79/ODS, PPD79/ODS/20, PPDMO 79, PPDO 79, PPA/R/SRS/14 II ≤3100 ≤2900 ≤2500 ≤2200 ≤1900 ≤1600
PU 45/14 VI ≤3700 ≤3200 ≤2800 ≤2300 ≤2000 ≤1700
PP 68 III ≤3700 ≤3400 ≤2900 ≤2400 ≤2100 ≤1800
PP 38/12, PPAMB/35/12, PPA 35/12, PP 60/12, PPD 60/12, PPDA 60/12, PPD‑P 60/12, PPDA‑P 60/12, PPAM 35/12, PPM 60/12, PPDM 60/12, PPDM‑P 60/12, PPDMW 60/12, PPDMW‑P 60/12, PPDAMW 60/12, PPDAMW‑P 60/12, PPMO 60/12 IV ≤3200 ≤2900 ≤2600 ≤2100 ‑ ‑
PPRA/12, PPMRA/12, PPARA/12, PPMARA/12, PPMOARA/12 VII ≤3200 ≤2700 ≤2500 ≤2000 ‑ ‑

Înălțimea maximă a roletei împreună cu caseta [mm]
SK / SKE / SKP / SP / SP‑E SK / SKE / SKP / SP / SP‑E + MKT SkyTwin
125 137 150 165 180 205 150 165 180 205 180/260
SW 40 ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑
SW 40 + PZ/45 ‑ 1150 1200 1660 2210 3480 890 1210 1710 2500 1760
SW 40 + PW/40 ‑ ‑ ‑ 1690 2200 3260 ‑ 1020 1600 2500 ‑
SW 50 ‑ 880 1200 1610 2070 3070 890 1300 1670 2500 1710
SW 50 + PZ/56 ‑ 890 940 1710 2120 3030 890 1350 1700 2500 1810
SW 60 ‑ 890 1250 1620 2120 2670 750 1300 1600 2500 1720
SW 60 + PZ/68 ‑ 970 1020 1440 1890 2900 660 1030 1530 2500 1540
SW 60 + PW/60 ‑ ‑ ‑ 1420 1980 2500 ‑ 750 1570 2500 ‑

Înălțimea maximă a roletei împreună cu caseta [mm]
SKO‑P / SKO SKO‑P / SKO + MKT
137 150 165 180 205 150 165 180 205
SW 40 ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑
SW 40 + PZ/45 880 1610 2020 2480 3530 890 1210 1670 2500
SW 40 + PW/40 ‑ ‑ 1700 2160 3270 ‑ 980 1760 2500
SW 50 880 1250 1700 2250 3520 930 1430 2120 2500
SW 50 + PZ/56 930 1250 1710 2570 3530 940 1350 1760 2500
SW 60 880 1290 1660 2120 2670 840 1260 1710 2500
SW 60 + PZ/68 660 1070 1440 1890 2940 660 1030 1530 2450
SW 60 + PW/60 ‑ ‑ 1520 1940 2500 750 1580 2500

Înălțimea maximă a roletei împreună cu caseta [mm]
SKT SKT + MKT SKT NOVA + MKT
230/170 (OC) 230/210 (OC) 255/240 (OC) 230/170 (OCM) 230/210 (OCM) 255/240 (OCM) 230/170 (OCM) 230/210 (OCM) 255/240 (OCM)
230/210 (OC+) 255/240 (OC+
SW 40 ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑
SW 40 + PZ/45 1120 2450 3450 940 1600 2500 1080 1730 2600
SW 40 + PW/40 1110 2190 3340 ‑ ‑ ‑ 810 1860 2600
SW 50 1440 2400 3540 1260 1730 2500 810 1590 2600
SW 50 + PZ/56 1220 2590 3590 990 1600 2500 810 1590 2600
SW 60 1170 2580 3860 940 1680 2500 810 1590 2600
SW 60 + PZ/68 940 2130 3410 720 1500 2500 580 1370 2600
SW 60 + PW/60 980 2230 3340 ‑ ‑ ‑ 580 1370 2600

Înălțimea maximă a roletei împreună cu caseta [mm]
SKB SKB + MKT
260 300 260 300
SW 40 ‑ ‑ ‑ ‑
SW 40 + PZ/45 2280 4060 2280 2700
SW 40 + PW/40 ‑ ‑ ‑ ‑
SW 50 2010 3610 2010 2700
SW 50 + PZ/56 2010 3650 2010 2700
SW 60 1880 3700 1880 2700
SW 60 + PZ/68 1880 3470 1880 2700
SW 60 + PW/60 ‑ ‑ ‑ ‑


Diametrele de înfășurare ale lamelei PA 45 [mm]
Înălţime 500 750 1000 1250 1500 1750 2000 2250 2500 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000
SW 40 + PZ/45 104 107 125 130 145 150 158 167 171 178 185 192 198 205 211 221 222 227 233
SW 50, SW 50 + PZ/56 105 113 121 131 143 150 155 164 171 179 185 188 196 200 206 210 219 229 235
SW 60 110 115 130 138 144 155 170 177 185 190 193 199 203 204 212 217 228 234 238
SW 60 + PZ/68 111 128 133 141 153 163 166 173 180 186 194 200 205 212 215 221 228 235 240

ATENȚIE: Înălțimea maxilă a ruloului pentru support WL&P și W OCTOEASY este determinată ținând cont de ax SW fără inelele PZ și PW.

PP45/G/x

PP45/G/x

Ghidaj drept
PP45/S/x

PP45/S/x

Ghidaj drept
PU29/G/x

PU29/G/x

Ghidaj simplu
PU29/S/x

PU29/S/x

Ghidaj simplu
PUH29/x

PUH29/x

Ghidaj simplu
PP53/G/x

PP53/G/x

Ghidaj drept
PP53/S/x

PP53/S/x

Ghidaj drept
PK53/SC/x

PK53/SC/x

Ghidaj pe colț
PP53/ODS/G/x

PP53/ODS/G/x

Ghidaj drept cu braț
PP53/ODS/S/x

PP53/ODS/S/x

Ghidaj drept cu braț
PP53/ODS/20/G/x

PP53/ODS/20/G/x

Ghidaj drept cu braț
PP53/ODS/20/S/x

PP53/ODS/20/S/x

Ghidaj drept cu braț
PK53/G/x

PK53/G/x

Ghidaj pe colț
PK53/S/x

PK53/S/x

Ghidaj pe colț
PK53/120/G/x

PK53/120/G/x

Ghidaj pe colț
PK53/120/S/x

PK53/120/S/x

Ghidaj pe colț
PPMO53/G/x

PPMO53/G/x

Ghidaj drept cu ofset pentru plasă de țânțari
PPMO53/S/x

PPMO53/S/x

Ghidaj drept cu ofset pentru plasă de țânțari
PPDO53/G/x

PPDO53/G/x

Ghidaj drept cu MKT
PPDO53/S/x

PPDO53/S/x

Ghidaj drept cu MKT
PPD79/G/x

PPD79/G/x

Ghidaj dublu
PPD79/S/x

PPD79/S/x

Ghidaj dublu
PPD79/ODS/G/x

PPD79/ODS/G/x

Ghidaj dublu cu ofset
PPD79/ODS/S/x

PPD79/ODS/S/x

Ghidaj dublu cu ofset
PPDMO79/G/x

PPDMO79/G/x

Ghidaj dublu cu ofset pentru plasă de țânțari
PPDMO79/S/x

PPDMO79/S/x

Ghidaj dublu cu ofset pentru plasă de țânțari
PPDO79/G/x

PPDO79/G/x

Ghidaj dublu cu MKT
PPDO79/S/x

PPDO79/S/x

Ghidaj dublu cu MKT
PU45/14/S/x

PU45/14/S/x

Ghidaj simplu
PP68/G/x

PP68/G/x

Ghidaj drept
PP68/S/x

PP68/S/x

Ghidaj drept
PP38/12/x

PP38/12/x

Ghidaj mini cu garnitură

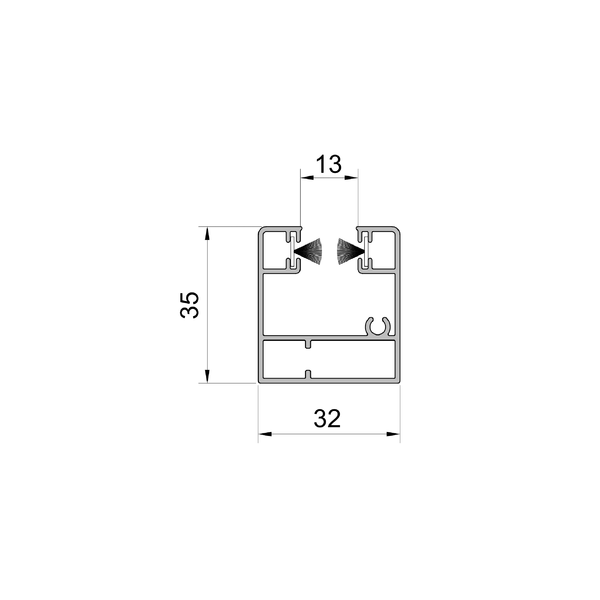

PPAMB/35/12/x

PPAMB/35/12/x

Ghidaj mini din aluminiu cu garnitură
PPA35/12/x

PPA35/12/x

Ghidaj îngust mini din aluminiu cu garnitură
PP60/12/x

PP60/12/x

Ghidaj mini cu garnitură
PPD60/12/x

PPD60/12/x

Ghidaj mini dublu cu garnitură
PPDA60/12/x

PPDA60/12/x

Ghidaj mini din aluminiu cu garnitură
PPD-P60/12/x

PPD-P60/12/x

Ghidaj mini dublu cu garnitură - pentru divizare
PPDA-P60/12/x

PPDA-P60/12/x

Ghidaj mini din aluminiu cu garnitură - pentru divizare
PPAM35/12/x

PPAM35/12/x

Ghidaj mini dublu din aluminiu pentru MKT, cu garnitură
PPM60/12/x

PPM60/12/x

Ghidaj mini MKT cu garnitură
PPDM60/12/x

PPDM60/12/x

Ghidaj mini dublu pentru MKT, cu garnitură
PPDM-P60/12/x

PPDM-P60/12/x

Ghidaj minidublu pentru MKT, cu garnitură - pentru divizare
PPDMW60/12/x

PPDMW60/12/x

Ghidaj mini dublu pentru MKT, cu garnitură
PPDAMW60/12/x

PPDAMW60/12/x

Ghidaj mini dublu din aluminiu pentru MKT, cu garnitură
PPDAMW-P60/12/x

PPDAMW-P60/12/x

Ghidaj mini dublu din aluminiu pentru MKT, cu garnitură - pentru divizare
PPMO60/12/x

PPMO60/12/x

Ghidaj drept cu ofset pentru plasă de țânțari
PPRA/12/x

PPRA/12/x

Ghidaj RA mini cu garnitură
PPMRA/12/x

PPMRA/12/x

Ghidaj RA mini MKT cu garnitură
PPARA/12/x

PPARA/12/x

Ghidaj RA mini din aluminiu cu garnitură
PPMARA/12/x

PPMARA/12/x

Ghidaj RA mini din aluminiu MKT cu garnitură
APPA/R/SRS/x

APPA/R/SRS/x

Ghidaj de adaptare
PPA/R/SRS/14/G/x

PPA/R/SRS/14/G/x

Ghidaj drept
PPA/R/SRS/14/S/x

PPA/R/SRS/14/S/x

Ghidaj drept
